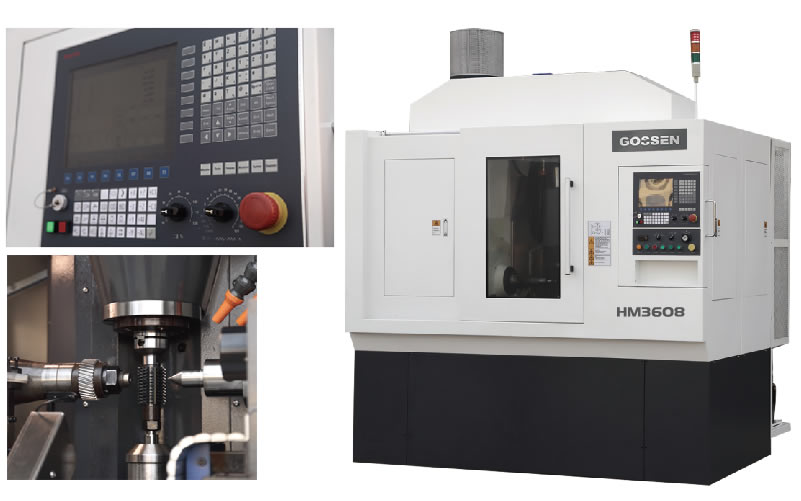

精密数控卧式滚齿机为六轴四联动的机床,数控系统,伺服电机及伺服控制器均采用德国力士乐公司产品,是一种专为精密,小直径齿轮高效加工而开发的机床,主要用于加工模数m≤3mm,直径小于80的直齿圆柱齿轮,斜齿轮。
机床采用高刚性的整体铸铁底座,配置消隙机构的工件主轴传动系统,带锁紧机构的滚刀架,伺服电机直连式的滚刀主轴结构设计,整体刚性强,工件主轴和滚刀主轴转速高,适用于高速,高效,高精密加工。选用合适的刀具和冷却附件可实现干式切削,减少冷却液,冷却油雾对环境的污染及对操作人员的人身伤害,实现清洁加工的目标。
通过增加二次对刀附件可实现粗加工齿坯的第二次自动对刀,配合使用高精度硬质合金滚刀可实现粗加工淬硬齿坯的精滚加工,根据客零件的特性可设计制造自动上下料系统,实现机床全自动化加工。
主要规格
|
||
最大加工直径
|
80mm可扩大至100mm
|
|
最大加工模数
|
3mm
|
|
最大加工长度
|
220mm
|
|
加工齿数范围
|
3-999齿
|
|
滚刀架可转动角度
|
±45°
|
|
最大滚刀直径
|
80mm
|
|
最大滚刀长度
|
100mm
|
|
工件主轴
|
最高转速
|
500r/min
|
额定扭矩
|
17N.m
|
|
滚刀主轴
|
最高转速
|
5000r/min
|
额定功率
|
5.2Kw
|
|
额定扭矩
|
50N.m
|
|
最大窜刀行程
|
100mm
|
|
滚刀杆直径
|
13mm
|
|
X轴伺服电机额定扭矩
|
8N.m
|
|
Y轴伺服电机额定扭矩
|
2.7N.m
|
|
Z轴伺服电机额定扭矩
|
8N.m
|
|
A轴伺服电机额定扭矩
|
8N.m
|
|
数控系统
|
德国力士乐
|
|
主轴电机,伺服电机
|
德国力士乐
|
|
机床加工精度
|
6级精度GB/T10095-2001(m≤1.5mm的直齿圆柱齿轮及斜齿轮)
|
|
机床主机重量
|
5000kg
|
|
机床外形尺寸(长*宽*高)
|
2400*2000*2450mm
|
