主轴采用台湾进口,内装高精密度NSK P4级的斜角滚珠轴承,前3后2的装配,确保了轴向及径向的刚性和加工精度;主轴与箱体结合各接触面都经过刮研,使主轴高速运行时安静、振动最小、散热性好。
主要技术参数
名称
|
项目
|

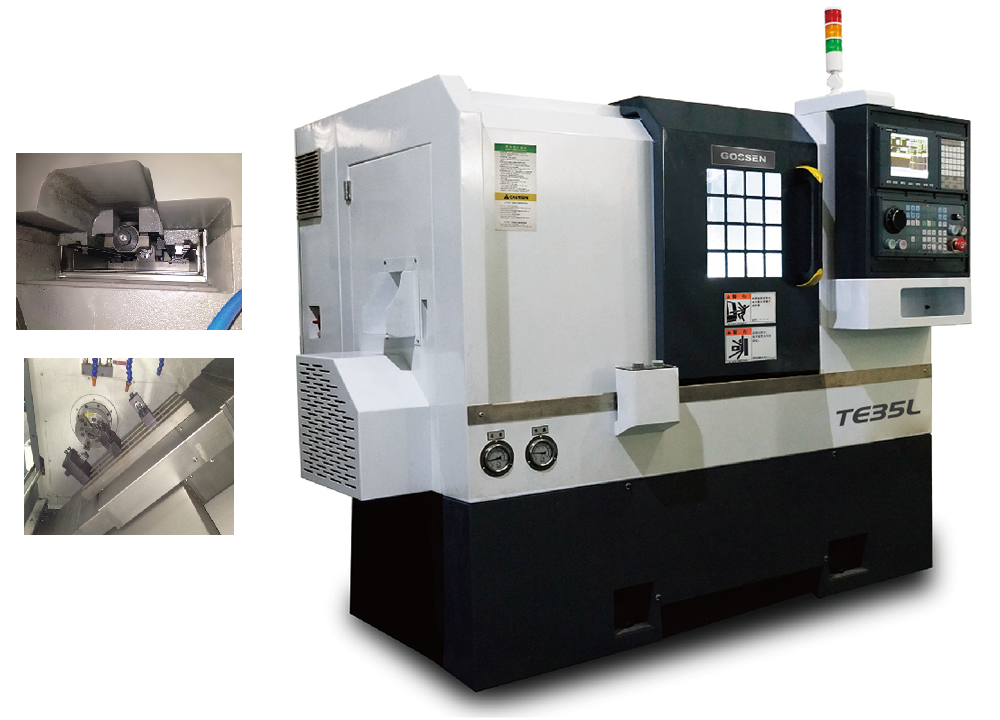

TE35L
|
TE45L
|
TE52L
|
加工范围
|
床身上最大回转直径(mm)
|
ø400
|
ø450
|
ø480
|
最大加工直径(mm)
|
ø200
|
ø300
|
ø400
|
|
过X轴台面大加工直径(mm)
|
ø100
|
ø120
|
ø140
|
|
最大加工长度(mm)
|
160
|
250
|
300
|
|
主轴
|
主轴/卡盘规格
|
A2-4
|
A2-5
|
A2-6
|
主轴孔直径(mm)
|
ø45
|
ø56
|
ø62
|
|
中空拉杆内孔直径(mm)
|
ø36
|
ø45
|
ø52
|
|
X,Z轴
|
X轴极限行程(mm)
|
600
|
700
|
900
|
Z轴极限行程(mm)
|
250
|
310
|
330
|
|
X轴丝杆规格
|
2510
|
3210
|
3210
|
|
Z轴丝杆规格
|
2510
|
3210
|
3210
|
|
X轴线轨规格
|
25mm
|
25mm
|
30mm
|
|
Z轴线轨规格
|
25mm
|
30mm
|
30mm
|
|
X轴快移速度(m/min)
|
30
|
30
|
25
|
|
Z轴快移速度(m/min)
|
30
|
30
|
25
|
|
刀具
|
刀具数量
|
7
|
7
|
7
|
刀塔型号
|
排刀座
|
排刀座
|
排刀座
|
|
标准外圆刀方尺寸(mm)
|
□20×□20
|
□20×□20
|
□20×□20
|
|
镗刀杆直径(mm)
|
ø25
|
ø25
|
ø25
|
|
外形
|
机床尺寸(长*宽*高)(mm)
|
1720*1200*1500
|
2000*1450*1600
|
2050*1570*1670
|
机床重量 (kg)
|
1500
|
2000
|
3150
|
|
精度
|
两轴定位精度(mm)
|
±0.005
|
±0.005
|
±0.005
|
两轴重复定位精度(mm)
|
±0.003
|
±0.003
|
±0.003
|
|
其他
|
系统
|
三菱/新代/广数
|
三菱/新代/广数
|
三菱/新代/广数
|
主电机功率(kW)
|
3.7
|
5.5
|
7.5
|
|
主电机减速比
|
1:1
|
1:1
|
2:3
|
|
主轴最高转速(rpm)
|
5000
|
5000
|
4500
|
|
X轴安川电机功率(KW)进口
|
0.85KW
|
0.85KW
|
1.8KW
|
|
Z轴安川电机功率(KW)进口
|
0.85KW
|
0.85KW
|
1.8KW
|
