产品特点
1.机床主要大件：底座、工作台、立柱、床鞍、主轴箱均采用优质树脂造型、高强度优质铸铁，具有完善的热处理工艺过程来消除残余应力。
2.采用台湾原装重载线性导轨，刚性强、动态精度佳；
3.三轴传动采用台湾研磨双螺母滚珠丝杆，结构紧凑、运动平稳、精度高；
4.高刚性的台湾主轴，采用润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑；
5.底座采用铸件大水盘结构，防水性能好。
|
主要技术参数
|
|
名称
|
项目
|
VE850L
|

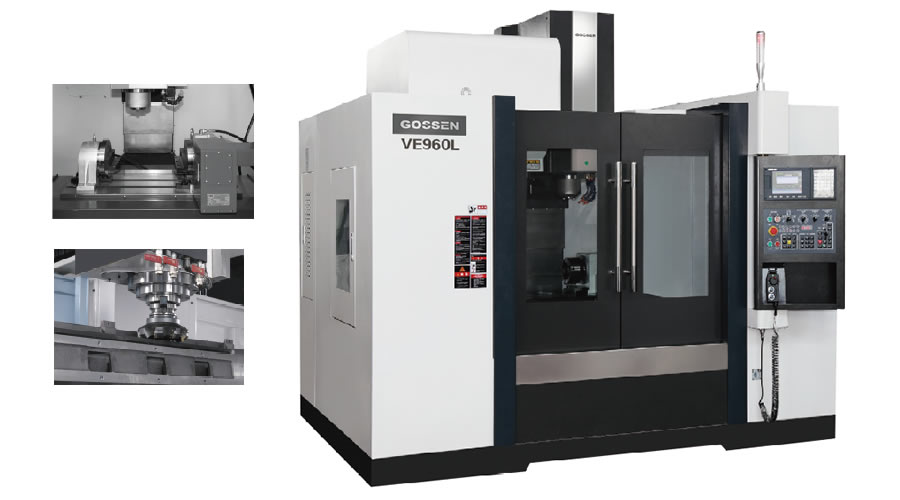

VE960L
|
|
工作台
|
工作台尺寸（长×宽）（mm）
|
1000×500
|
1100×550
|
|
T型槽尺寸（mm）
|
18×5×100
|
18×5×100
|
|
工作台最大负载（kg)
|
450
|
580
|
|
行程
|
X/Y/Z轴行程(mm)
|
850/500/600
|
900/600/600
|
|
主轴鼻端至工作台面的距离(mm)
|
100-700
|
100-700
|
|
主轴中心至立柱导轨面(mm)
|
620
|
668
|
|
主轴
|
主轴转速(rpm)
|
8000
|
8000
|
|
主轴传动方式
|
皮带式
|
皮带式
|
|
主轴锥孔
|
BT40
|
BT40
|
|
进给率
|
X/Y/Z轴切削进给(mm/min)
|
1-5000
|
1-5000
|
|
X/Y/Z轴快速进给(mm/min)
|
4800/4800/3600
|
4800/4800/3600
|
|
精度
|
定位精度（mm)
|
±0.005
|
±0.005
|
|
重复定位精度（mm）
|
±0.003
|
±0.003
|
|
自动换刀系统
|
刀具数量
|
24T
|
20T/24T
|
|
换刀方式
|
随机
|
随机
|
|
刀库类型
|
圆盘式
|
斗笠式/圆盘式
|
|
最大刀具直径（mm)
|
φ80(φ150）
|
φ80(φ150）
|
|
最大刀具重量(kg)
|
8
|
8
|
|
最大刀具长度(mm)
|
200
|
200
|
|
刀柄形式
|
BT40
|
BT40
|
|
换刀时间(S)
|
3
|
10/3
|
|
电气系统
|
系统
|
广数/凯恩帝/新代/发那科
|
广数/凯恩帝/新代/发那科
|
|
驱动电机X,Y,Z
|
1.8/1.8/3.0
|
3.0/3.0/3.0
|
|
伺服主轴(KW )
|
7.5
|
7.5/11/15
|
|
其他
|
机床重量 （kg）
|
5000
|
6000
|
|
外形尺寸（mm）
|
2600*2200*2500
|
2800*2300*2500
|
|
空压需求kg/cm2
|
5-8
|
5-8
|
|
滚珠丝杆X/Y/Z
|
4016(上银/银泰）
|
4012(上银/银泰）
|
|
滚珠导轨X/Y/Z
|
35mm/35mm/45mm
|
45mm/45mm/45mm
|
