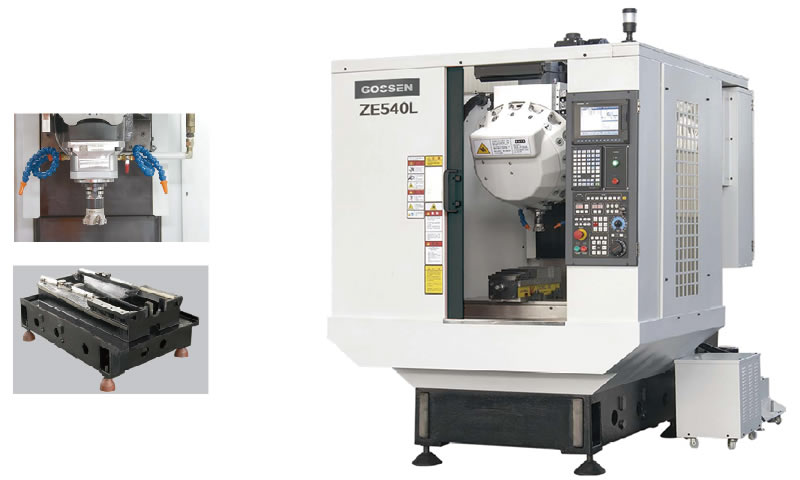

机床结构
一体化箱体床身本体刚性是保证机床不变形的基础，低重心，使得机床在加工过程中振幅小不易被共振，大跨距支点，设计采用不等距网状交错筋避免振幅相同。三轴均采用进口精密滚珠丝杆，精密级线性导轨，P4级角接触轴承。
|
主要技术参数
|
|
名称
|
项目
|
ZE540L
|
|
工作台
|
工作台尺寸（长×宽）（mm）
|
650×400
|
|
T型槽尺寸（mm）
|
125×14×3
|
|
工作台最大负载（kg)
|
300
|
|
行程
|
X/Y/Z轴行程(mm)
|
500/400/330
|
|
主轴鼻端至工作台面的距离(mm)
|
150-480
|
|
主轴中心至立柱导轨面(mm)
|
416
|
|
主轴
|
主轴转速(rpm)
|
15000
|
|
主轴传动方式
|
皮带式
|
|
主轴锥孔
|
BT30
|
|
主轴电机
|
主轴电机
|
3.7-5.5
|
|
扭矩(N.m)
|
在1500转时连续额定扭矩为23.6N.m 1/2H扭矩为35N.m
|
|
进给率
|
X/Y/Z轴切削进给(mm/min)
|
1～10000
|
|
X/Y/Z轴快速进给(mm/min)
|
4800/4800/4800
|
|
精度
|
定位精度（mm)
|
±0.005
|
|
重复定位精度（mm）
|
±0.003
|
|
自动换刀系统
|
刀具数量
|
16
|
|
换刀方式
|
随机
|
|
刀库类型
|
夹臂式
|
|
最大刀具直径（mm)
|
ø80（ø140邻空）
|
|
最大刀具重量(kg)
|
3
|
|
最大刀具长度(mm)
|
200
|
|
刀柄形式
|
BT30
|
|
换刀时间(S)
|
1.75
|
|
电气系统
|
系统
|
发那科
|
|
驱动电机X,Y,Z
|
HF154S-A48/HF154S-A48/HF303BS-A48
|
|
伺服主轴(KW )
|
3.7-5.5
|
|
其他
|
机床重量 （kg）
|
2500
|
|
外形尺寸（mm）
|
1633*2262*2221
|
|
空压需求kg/cm2
|
5-8
|
|
滚珠丝杆X/Y/Z
|
THK
|
|
滚珠导轨X/Y/Z
|
MSA25B2SSFOA+R930-15/15PII MSA25B2SSFOA+R790-35/35PII MSA30B2SSFOA+R850-20/30PII THK
|
